UAV – Drohnenvermessung
Vermessung aus der Luft in der Stadtverwaltung Koblenz

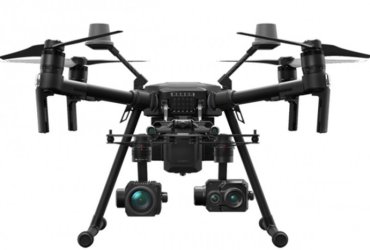

Seit Herbst 2020 ist im Amt für Stadtvermessung und Bodenmanagement der Stadtverwaltung Koblenz ein Unmanned Aerial Vehicle (umgangssprachlich Drohne) mit vier Rotoren als Trägerplattform für die Vermessungssensoren im Einsatz.
Angeschafft wurde das System zur Erstellung von hochpräzisen Luftaufnahmen, welche durch einen eindeutigen Ortsbezug für vermessungstechnische Zwecke ausgewertet werden können. Hierbei ist ein Schwerpunkt die dreidimensionale Erfassung und Auswertung, was die Einsatzmöglichkeiten der der Daten um ein Vielfaches steigert. Die Vermessung auf der Luft liefert neue Perspektiven und macht die Datenerfassung an bisher unzugänglichen Stellen möglich. Bisher bestehende Vermessungen können plausibilisiert und vorhandenes Equipment zur 3D-Erfassung (Tachymeter und terrestrischer Laserscanner) gekoppelt werden.
Die komplexe Trägerplattform mit den zugehörigen Vermessungssensoren / Spezialkameras wird durch Vermessungsingenieure und Vermessungstechniker geflogen, welche zuvor die erforderliche Pilotenausbildung durchlaufen haben und in kontinuierlichem Training stehen.
Unser Ziel ist es innovative Methoden in der Vermessung einzusetzen, um Mehrwerte für die Planung zu generieren und somit kosteneffektiv arbeiten zu können.
Gängige Aufgabenstellungen für die UAV - Drohnenvermessung in Koblenz sind:
Erstellung hochauflösender Senkrechtaufnahmen (Orthophotos)
- Erstellung von maßstäblichen Orthofotos (Draufsichten) als aktuelle Planungsgrundlage

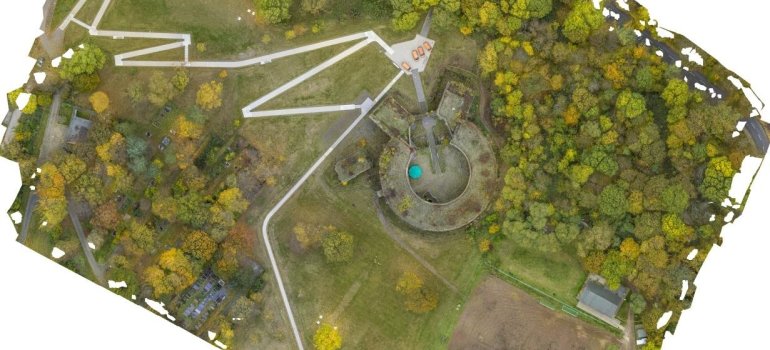

Orthofoto von Fort Asterstein (100m Flughöhe)

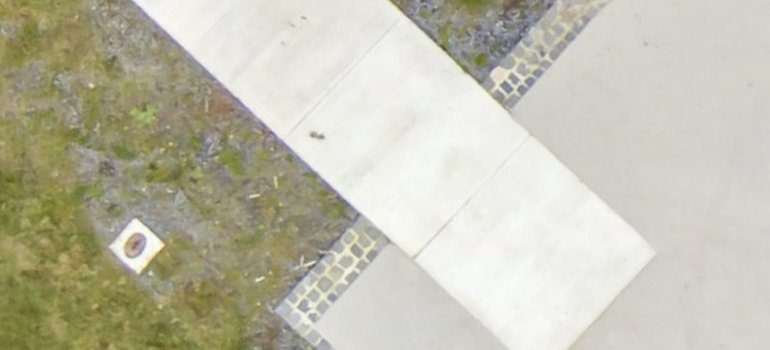

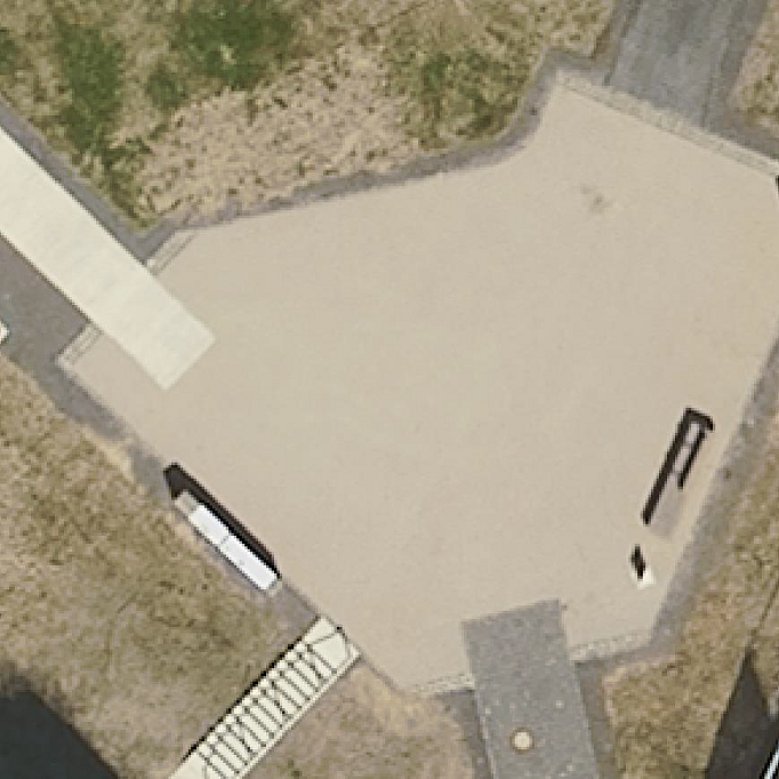

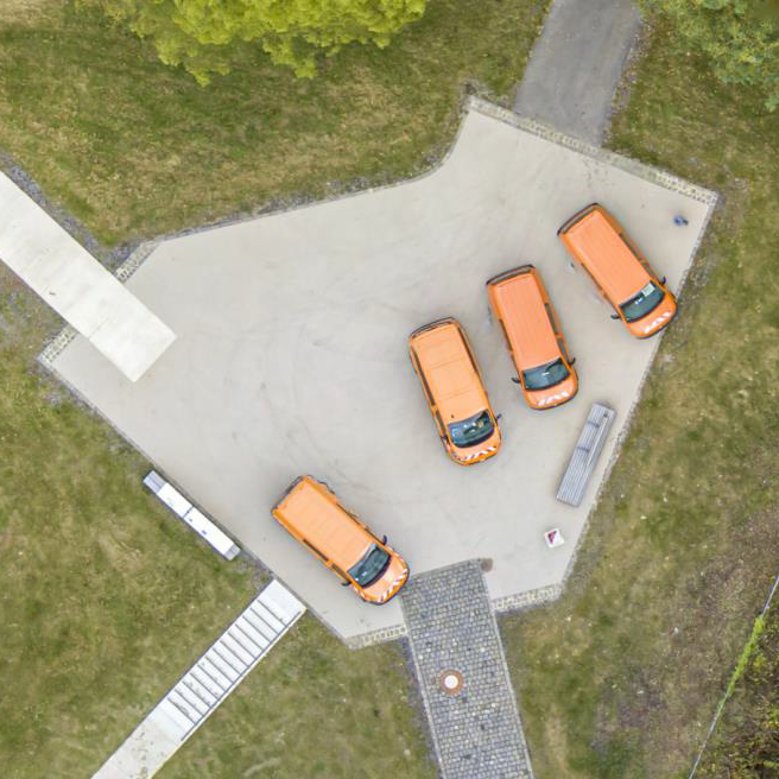

Bildauflösung kleiner 1 cm (in obiges Bild hineingezoomt)Vergleich von Luftbildbefliegung 2020 per Flugzeug zu Luftbildbefliegung 2021 mit der UAV (zum Vergleichen anklicken)
Felix Müller, © Stadt Koblenz
Erstellung von Schrägluftbildern / Panoramen
- Erstellung von qualitativ hochwertigen Panoramen für touristische Zwecke
- Erstellung von Schrägluftbildern für verschiedene Dokumentationszwecke

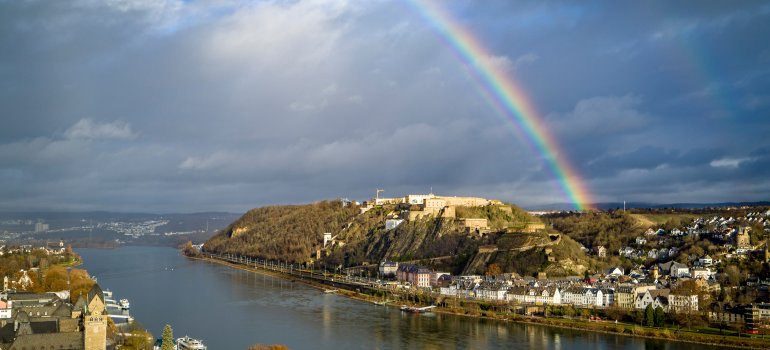

Felix Müller, © Stadt KoblenzBlick auf die Festung Ehrenbreitstein- Erstellung von qualitativ hochwertigen Panoramen für touristische Zwecke
Erzeugung von 3D-Modellen
- Erstellung von präzisen 3D Modellen als Planungsgrundlage für die verschiedenen Fachämter
- Durch die automatische Texturierung in Echtfarben werden somit transparente und verständliche Planungsgrundlagen geschaffen

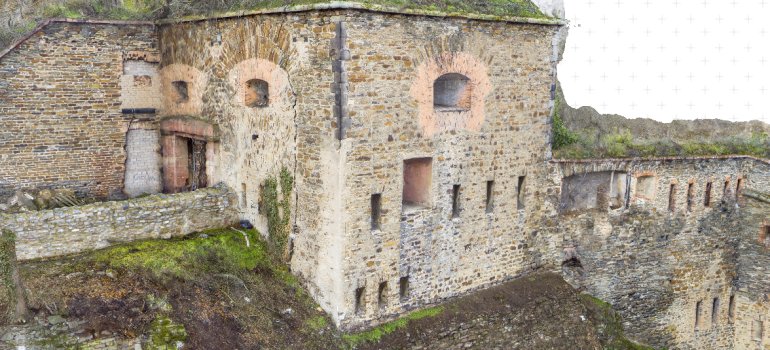

Felix Müller, © Stadt Koblenz3D Modell von Feste Franz

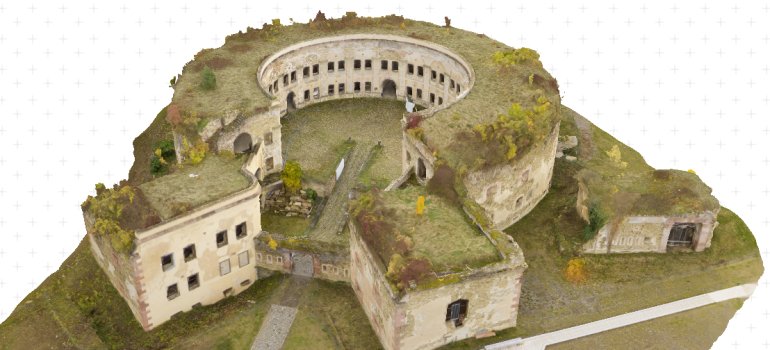

Felix Müller, © Stadt Koblenz3D Modell von Fort AstersteinGeländemodellierung
- In kurzer Zeit können großflächige Gebiete wirtschaftlich Effizient erfasst werden. Beispielsweise für eine transparente und verständliche Bebauungsplan Visualisierung

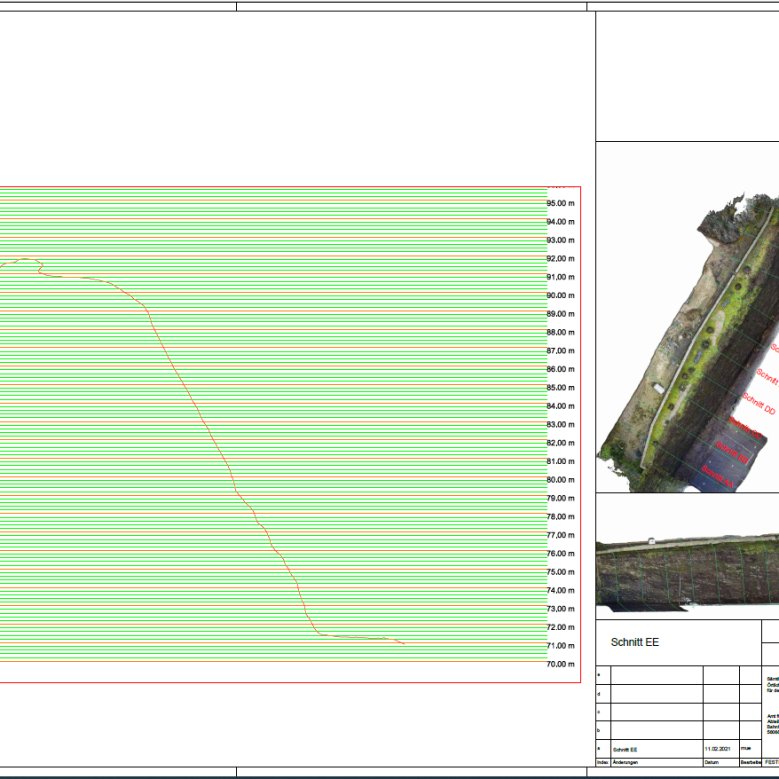

- Auch können schwer zugängliche Gebiete mittels UAV vermessen werden z.B. Erfassung eines Hangrutschbereiches

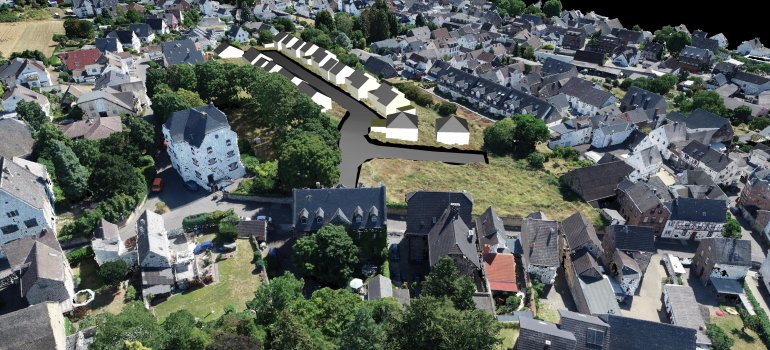

Felix Müller, © Stadt KoblenzVisualisierung Rübenach mit geplantem Baukörper

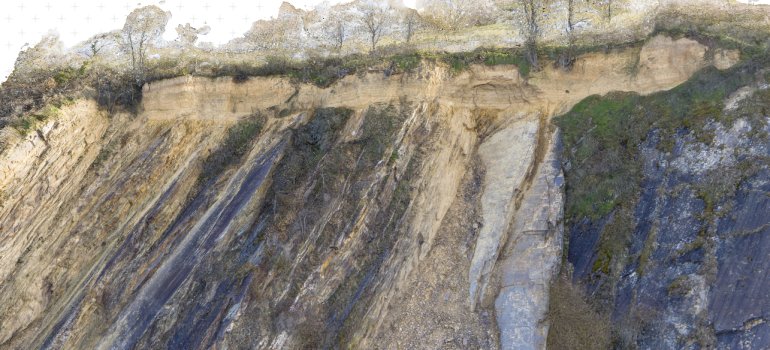

Felix Müller, © Stadt Koblenz3D Modellierung eines HanggeländesDokumentation und Inspektion
- von Fassadenansichten z.B. für Schadenskartierungen
- von Brücken
- von Baumkronen
- von laufenden/abgeschlossenen Baumaßnahmen
- für den Denkmalschutz
- Beobachtung Hangrutsch
- von Bauschäden

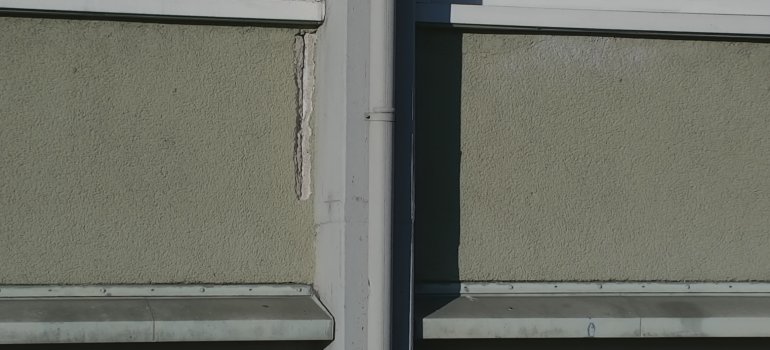

Felix Müller, © Stadt KoblenzFassadendokumentation- von Fassadenansichten z.B. für Schadenskartierungen
Bildergalerie

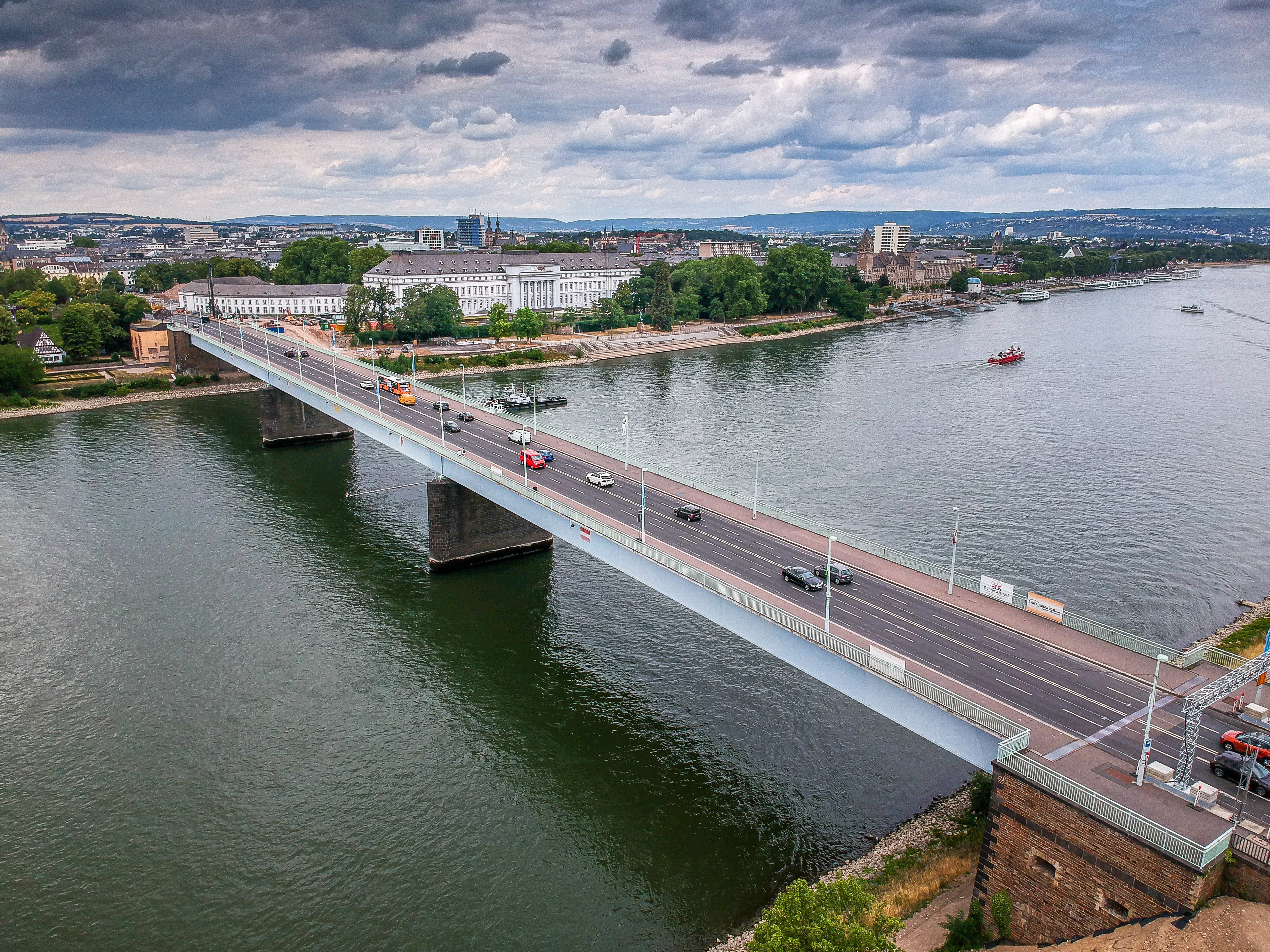

Zeitweise fallen bei der Ausführung der vermessungstechnischen Arbeiten als Nebenprodukte sehr ansprechende Luftaufnahmen von Koblenz an. Diese möchten wir den Bürgern nicht vorenthalten und stellen sie in der Bildergalerie bereit
- Für Bilder der Bildergalerie gilt folgende Lizenz: CC BY-SA 4.0
- Datenquelle: Stadtverwaltung Koblenz, Amt für Stadtvermessung und Bodenmanagement
